(CAD)캐드 점선 간격이 다름 해결방법

같은 도형을 복사하여 다른 도면으로 붙여넣기 했을떄,

아래의 사진과 같이 선 간격이 다를떄가 있습니다.

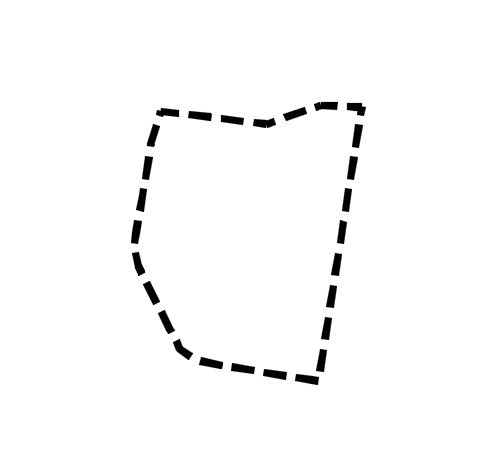

                       (좌) 원본 도형                                                                                     (우) 다른도면에 붙여넣기한 같은도형

선종류축적 또한 같음



이럴때는 먼저 'line type' 부터 확인해 보시기 바랍니다.



1. 명령창에 ' linetype'  입력





2.  '선종류 관리자 창' 에서  '로드' 클릭 후 선종류 파일유형확인

-  앞서 'linetype' 명령어를 입력하면 아래의 사진과 같이 '선종류 관리자' 창이 나타납니다.

   선종류관리자창에서 '로드'를 클릭합니다.





- '로드'를 클릭하면 아래와 같이 '선종류 로드 또는 다시 로드'창이 뜹니다.

   아래의 네모박스친곳이 '선유형'을 나타낸 것입니다.

   '선유형'은 선을 어디서 로드해 왔나는 것인데, 'acadiso' 와 'acad' 두 형식에서 보통 로드됩니다.

   아래와 같이 선유형이 다르면게 로드되면 선 축적이 같지만 점선 간격이 다르게 됩니다.



3.  라인타입 변경

- 이 글에서는 'acadiso' 에서 'acad' 로 바꿔 보겠습니다.

   '선종류 로드 또는 다시 로드'창의 아래 네모박스친 '파일' 을 클릭합니다.



- 클릭하면 뜨는창에서 'acad'를 클릭하고 '열기'를 누릅니다.



- 그후 ' 확인' 을 클릭합니다.



- '확인'을 클릭하면 아래와 같은 창이 나옵니다. 네모박스친 두개중 하나를 클릭하면 됩니다.







아래와 같이 변경된 모습을 볼수 있습니다.

보통은 'acadiso' 가 미터법에 적용되는 라인이기에,

'acad' 로 되어 있으면 'acadiso'로 변환되어야 합니다.

(좌) 선종류 변경전                                                                                            (우) 선종류 변경후
